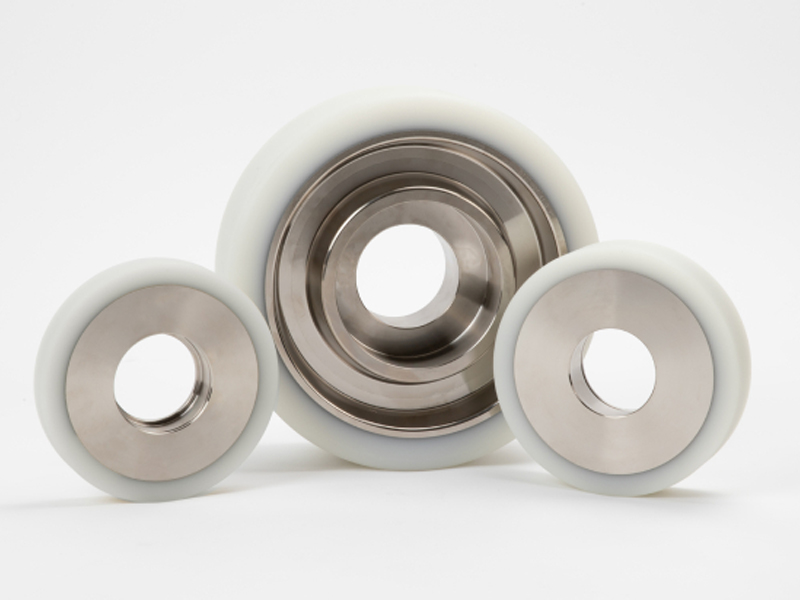

晶圆运输设备滚轮

　　晶圆制造车间运输设备中的聚氨酯滚轮是半导体生产精密化的关键部件，其设计需兼顾洁净度、耐久性、振动控制及环境适应性，具体特性与应用逻辑如下：

　　一、核心材料特性

　　耐磨抗裂：耐磨性为天然橡胶的3-5倍，抗撕裂强度提升40%，寿命延长65%，适配高频次、重负载场景(如光刻机搬运)。

　　低产尘性：表面光滑且分子结构致密，磨损时极少产生微粒，配合纳米级防尘工艺，满足Class 100级洁净室要求，减少晶圆污染风险。

　　弹性与减震：弹性模量优化使振动传递率<5%，吸收设备急停/启动的冲击载荷，保护精密部件(如光栅、镜头)，位移量<0.02mm，保障光刻机24小时精准对位。

　　耐化学腐蚀：耐矿物油、脂肪及多种溶剂，适应清洗、蚀刻等工序的化学环境;耐温范围-30℃至260℃，覆盖EUV光刻等极端工况。

　　防静电：通过导电填料或表面涂层实现静电耗散，避免静电击穿晶圆，防静电性能符合半导体行业标准。

　　二、设计工艺要点

　　轮芯预处理：金属轮芯经清洗、喷砂或化学蚀刻，增强聚氨酯与基材的附着力;旧轮芯需彻底去除旧包胶层，避免脱胶风险。

　　浇注与硫化：采用真空浇注技术确保材料均匀分布，无气泡;硫化处理提升聚氨酯与轮芯的结合强度及耐老化性，邵氏硬度85-95A平衡弹性与刚性。

　　表面纹理设计：

　　菱形宽纹：适配重载场景(单轮负载3-5吨)，纹路宽度2-3mm，间距5-10mm，承载截面积占比60%-70%，接触应力≤20MPa。

　　细纹/人字纹：提升光滑地面(如环氧地坪)的摩擦系数(μ≥0.6)，排水排油能力优异，85%RH高湿环境下抓地力提升30%。

　　深沟通纹：适用于积水路面，排水速率达10-20L/(m²·min)，牺牲部分承载能力换取极致排水性能。

　　尺寸精度控制：模具精度达微米级，确保轮体圆度误差<0.05mm，避免运输振动;表面光洁度Ra≤0.8μm，减少颗粒附着。

　　三、应用场景与优势

　　晶圆盒(FOUP)搬运：承载500kg满载FOUP，配合OHT(空中运输系统)速度1-3m/s，运输稳定性提升30%，光刻工艺良率提升0.5%，年收益增加数百万美元。

　　洁净存储系统(STK)：低滚动阻力降低能耗，减震性能保护晶圆载具，防尘防静电特性维护无尘环境，适配高架地板、环氧地坪等复杂地面。

　　自动化设备(AGV/RGV)：轻量化铝合金轮毂(密度2.7g/cm³)降低系统能耗，钢制轮芯提升静态承载能力，适应高速运输场景。

　　定制化服务：根据设备尺寸、负载、速度等参数调整硬度、弹性、尺寸，提供安装调试服务，确保与设备的完美匹配。

　　晶圆运输设备滚轮通过材料科学、精密制造与工艺优化的协同，实现了晶圆制造车间运输设备的高洁净度、高精度、长寿命与低维护成本，是半导体产业智能化、绿色化发展的关键支撑。
